摸索出畫斜齒輪的方法，與大家分享一下。（齒數＜41，大于41的更好畫的）

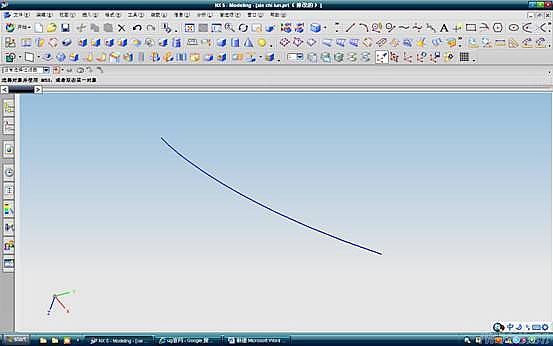

打開工具→表達式，輸入?yún)?shù)。確定后打開規律曲線，在出現的規律函數對話框中點擊根據方程，依次確定X 、Y、Z的參數表達式，什么都別改，一直點確定。到最后確定基點和坐標系的方位也確定就好。得到的漸開線如下圖。（如果看不到可以按end鍵）

漸開線：打開基本曲線，點擊圓，依次畫出齒頂圓、基圓。（圓心為原點，輸入直徑時可分別直接輸入da、d因?yàn)樵诒磉_(dá)式里以有他們的方程）。

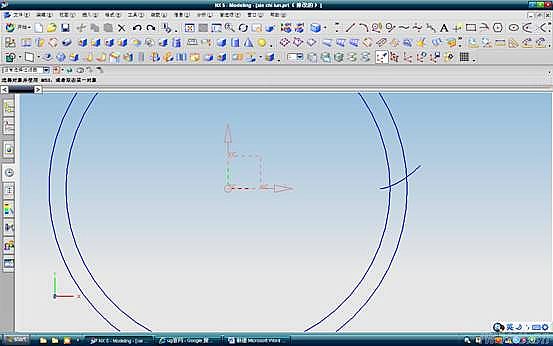

基圓與齒頂圓個圓。

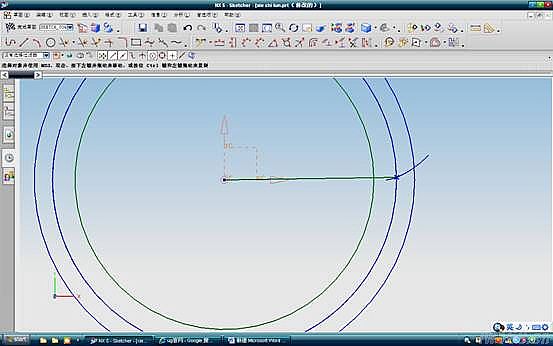

如圖進入草圖環境，以xy面為基準面。建立草圖，以遠點為圓心畫齒根圓，接著以漸開線與基圓的交點和基圓圓心兩個點畫一條直線。如圖：

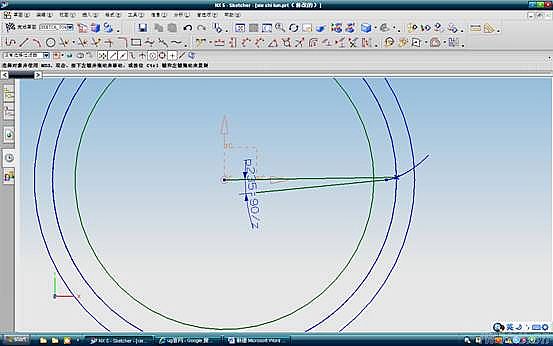

 畫一條直線，以漸開線的端點為起點，并約束兩條直線間的度數為90/Z。如圖：

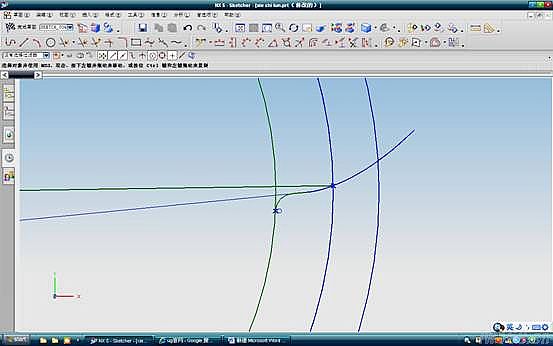

點擊導圓角，選擇上一步畫的直線和齒根圓，圓角半徑輸入  r   ,如圖：

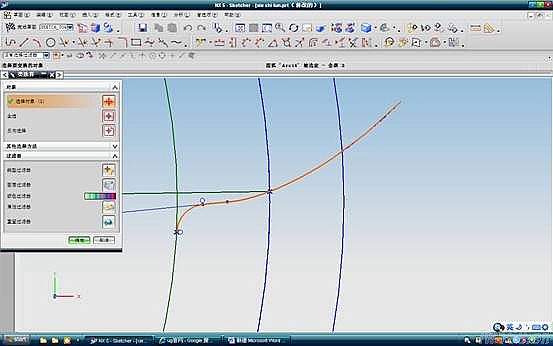

點擊編輯里的變換（ctrl +T快捷鍵），選擇曲線，如下圖（黃色的線）

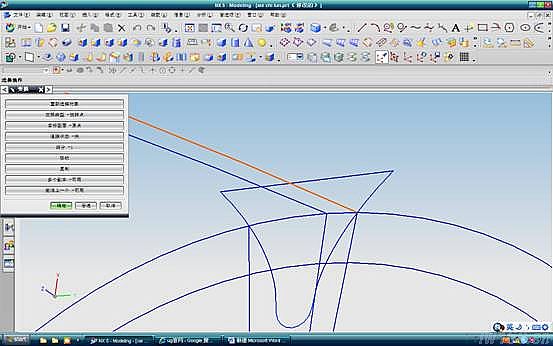

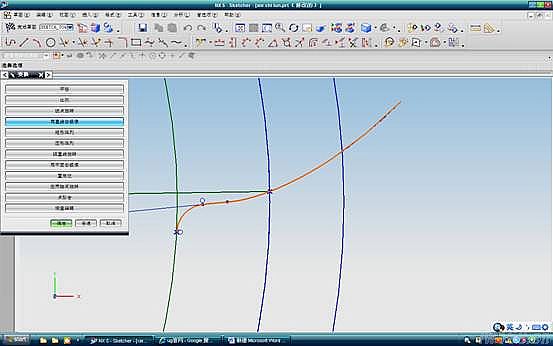

點擊確定，再點擊用直線做鏡像，

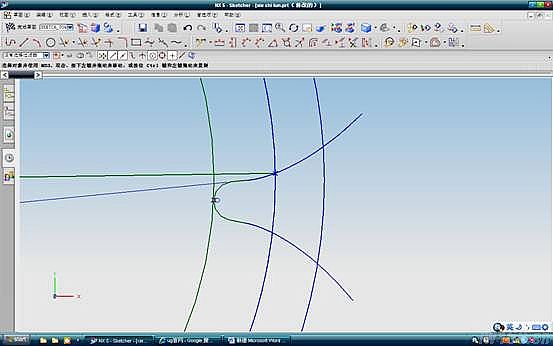

選擇 兩點 ，然后選擇圓角也齒根圓的交點和基圓圓心。點擊復制，結果如圖：

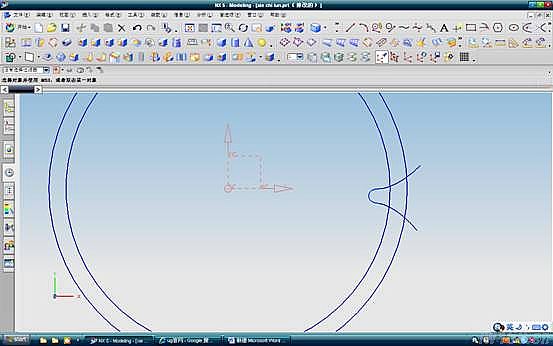

  刪除多余曲線 ，然后退出草圖環境。如下圖：

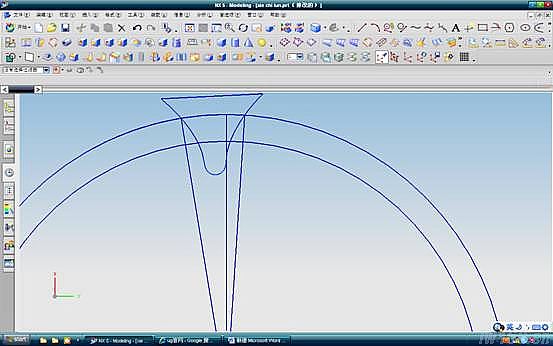

 用直線連接漸開線的兩個端點，如圖：

下面開始畫螺旋線。打開曲線里的螺旋線，

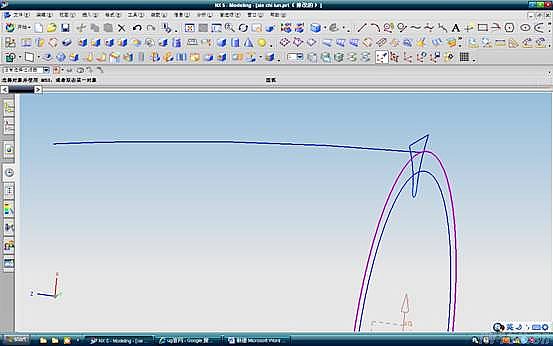

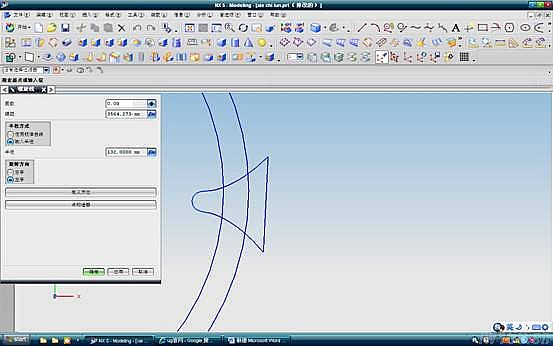

 在 圈數 中輸入  0.8 （因?yàn)槲业凝X厚是200多較大，所以選0.8，如果大家畫的小可以選小些）、螺距 中輸入 P 。半徑為 da/2 。確定后如圖：

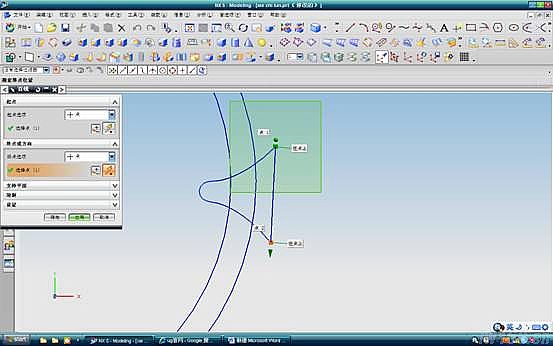

用直線連接螺旋線與齒頂圓的交點和圓心。如圖：

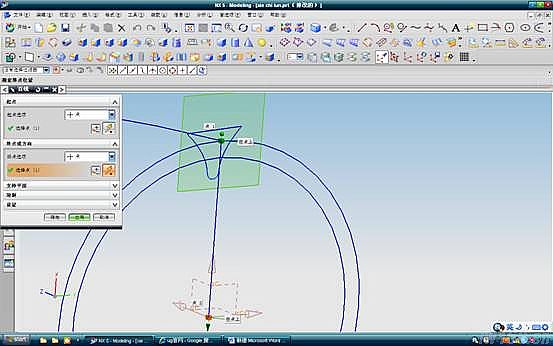

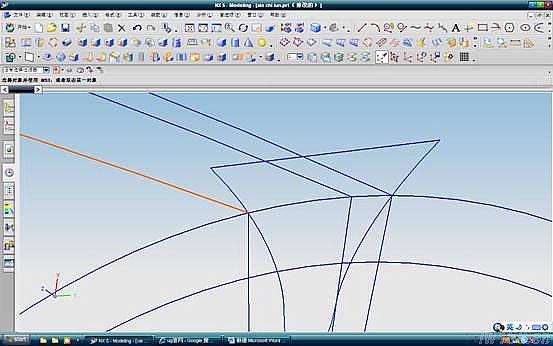

用直線分別連接漸開線與齒頂圓的交點和圓心，如圖：

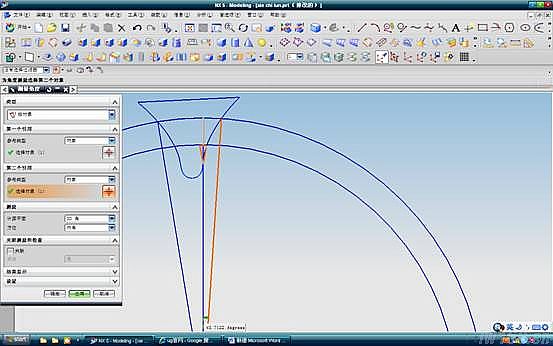

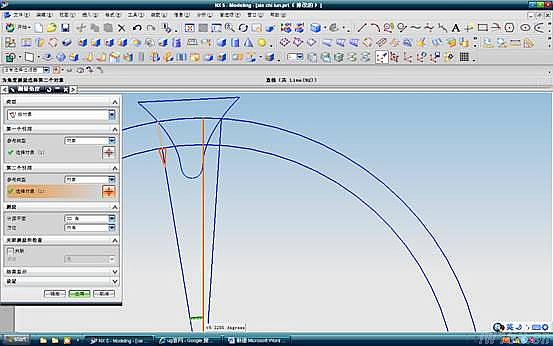

用分析里的測量角度工具分別量出，中間直線與兩邊直線間的角度，并記下來。

角度為   3.7122

 角度  9.3286

選擇剛剛畫好的螺旋線，點擊變換里的繞點旋轉，在點的對話框中旋轉圓心，角度中輸入3.7122，點擊復制。結果如圖所示：

同樣的方法變換螺旋線，角度為  —9.3286   結果如圖所示：

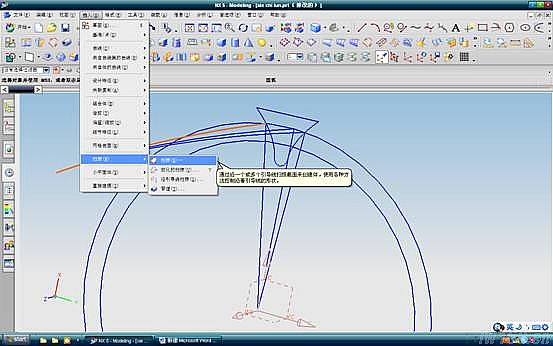

選擇插入、 掃略、掃略。如圖：

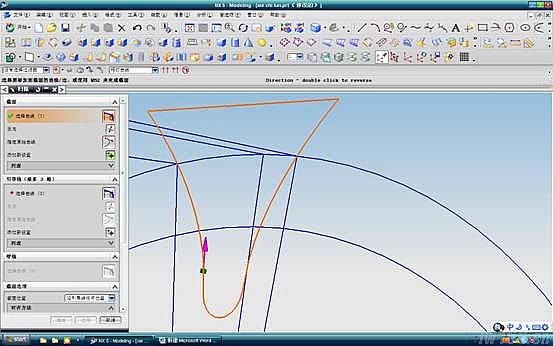

選擇截面曲線如圖（黃色的曲線）

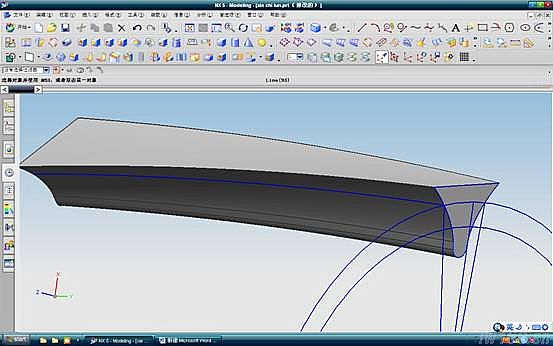

引導曲線為三條螺旋線 。單擊確定后，如圖所示：

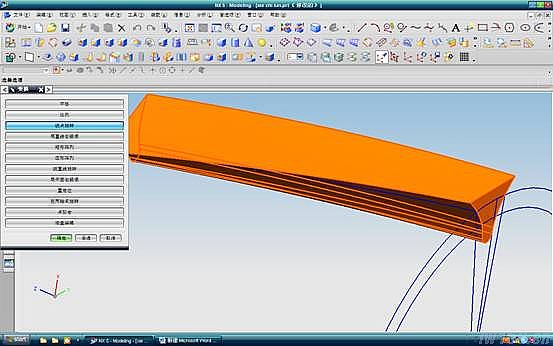

選擇掃略的特征，再選擇變換里的繞點旋轉. 如圖

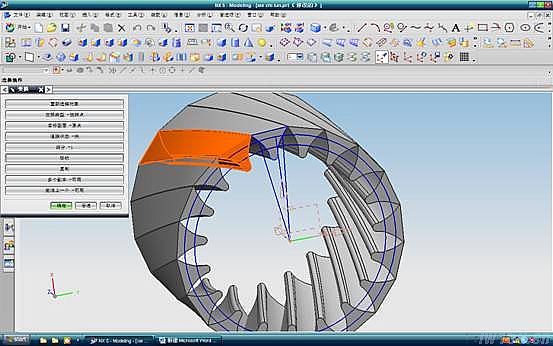

 以圓心做為旋轉中心，角度中輸入   360/z  確定后后一直點擊復制，結果如圖：

創建圓柱，以遠點為圓心，直徑為da 高度270 如圖：

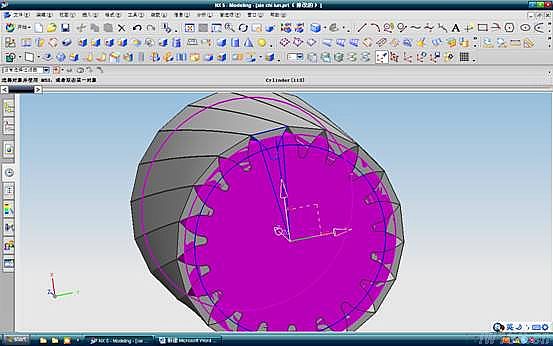

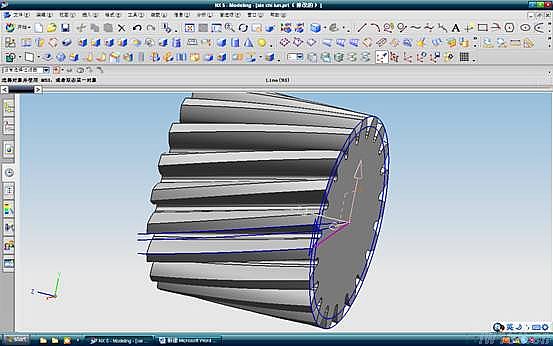

求差     圓柱為目標體，復制的特征為共具體，結果如圖：
